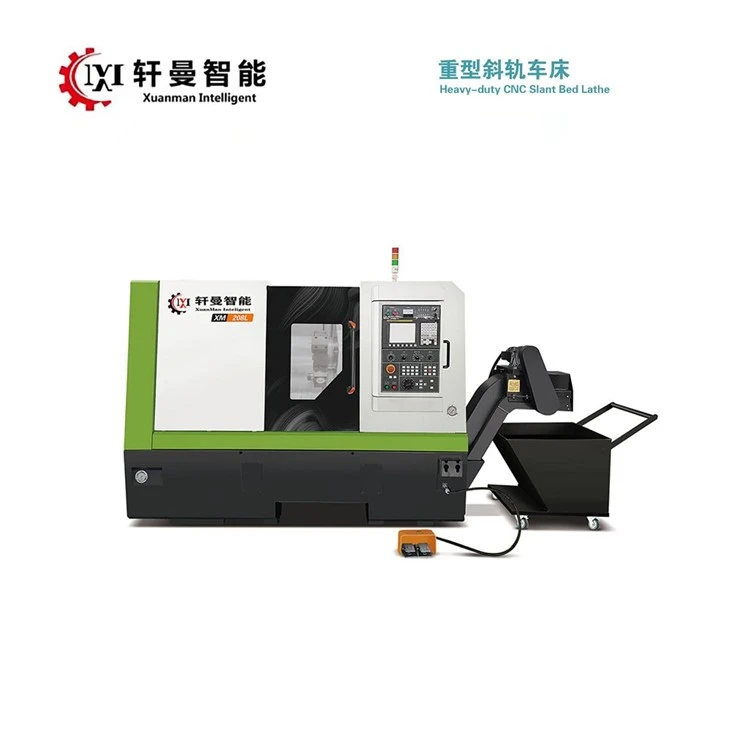

Pelarik Rel Cenderung CNC{0}}berat – Pelarik CNC Siri Turret Katil Serong
◆ Pengenalan Mesin
Penyelenggaraan Mudah & Struktur Penyingkiran Cip
Struktur ini direka untuk penyelenggaraan harian yang mudah dan pemindahan cip yang cekap.
Struktur Stabil
Pelarik Rel Cenderung CNC tugas Berat ini menggunakan struktur katil senget besi tuang yang bersepadu (katil dan tapak bersepadu), menampilkan prestasi anti-getaran yang sangat baik dan ketegaran keseluruhan yang tinggi.
-Pemesinan Kelajuan Tinggi
Dilengkapi dengan gelendong-jenis sesendal Taiwan, ia mencapai kelajuan maksimum 4500 RPM. Dengan ketepatan tinggi, prestasi yang stabil dan kualiti yang boleh dipercayai, ia sesuai untuk-pemesinan berkelajuan tinggi, terutamanya untuk bahagian yang mempunyai keperluan kualiti permukaan yang ketat.
Penghapusan Ralat & Penambahbaikan Ketepatan
Rel panduan tugas berat-berganda mencapai kelegaan sifar dan galas beban omnidirectional-. Bekerjasama dengan-skru bola berketepatan tinggi, ia menghapuskan sepenuhnya ralat yang disebabkan oleh-pemesinan jangka panjang, memastikan pergerakan mesin yang stabil, ketegaran yang kuat dan ketepatan pemesinan bahagian yang tinggi.
Prestasi Tinggi
Mengguna pakai sistem CNC seperti Jepun FANUC, Taiwan Syntec 22TA, KND atau GSK. Selain antara muka RS-232 tradisional, ia dilengkapi dengan 10/100 MHZ Ethernet lanjutan dan antara muka CF CARD boleh tukar panas, yang sangat mempercepatkan kelajuan penghantaran program.
Jaminan Pemesinan Stabil
Semua model dilengkapi dengan-motor servo AC berprestasi tinggi, meningkatkan kestabilan pemesinan, memastikan ketepatan pengindeksan yang sangat baik dan meminimumkan beban bawah alat pemotong.
◆ Ciri Mesin
Pelarik Rel Cenderung CNC{0}Heavy duty ini dipasang dengan gelendong jenis sesendal{1}Taiwan, dicirikan oleh ketepatan tinggi, kelajuan putaran tinggi dan operasi lancar.
- Kadar lintasan pantas X/Z: 24/24m/min
- Z-lejang paksi: 400mm
- X-lejang paksi: 150+20mm
◆ Konfigurasi Standard
Sistem CNC
X/Z-paksi berat-rel panduan keras tugas
Pemasangan gelendong bersepadu
turet alat hidraulik
Sistem pelinciran berpusat automatik
Sistem hidraulik
Penutup pelindung tertutup sepenuhnya
Sistem bendalir pemotong (termasuk pam air dan tangki air)
Penukar haba kabinet elektrik
Penghantar cip plat rantai automatik
Silinder hidraulik
Lampu kerja dan tiga-lampu amaran warna
Bolt dan pad pelarasan mendatar
Aksesori standard
Stok ekor hidraulik
Pemegang alat yang membosankan
◆ model
|
Item/Model |
Unit |
XM-208 |
XM-208L |
XM-260 |
XM-360 |
Teguran |
|
Julat Pemprosesan |
||||||
|
Maks. ayunan diameter atas katil |
mm |
Ø535 |
Ø535 |
Ø600 |
Ø700 |
|
|
Maks. diameter pusingan |
mm |
Ø300 |
Ø300 |
Ø350 |
Ø450 |
|
|
Maks. diameter hayun atas pelana |
mm |
Ø300 |
Ø300 |
Ø350 |
Ø450 |
|
|
Z-lejang paksi |
mm |
535 |
535 |
800 |
800 |
|
|
X-lejang paksi |
mm |
150+20 |
150+20 |
175+40 |
225+40 |
|
|
gelendong |
||||||
|
Motor gelendong (berterusan/30min) |
kw |
11/15 |
11/15 |
15/22 |
22/30 |
|
|
Maks. kelajuan gelendong |
rpm |
4200 |
4200 |
3000 |
3000 |
|
|
Lubang tirus dalam gelendong |
- |
Metrik 100 |
Metrik 100 |
Metrik 100 |
Metrik 100 |
|
|
Hidung gelendong |
- |
A2-6 |
A2-6 |
A2-8 |
A2-8 |
|
|
Spindle melalui-diameter lubang |
mm |
Ø52 |
Ø52 |
Ø76 |
Ø76 |
|
|
suapan |
||||||
|
X/Z kadar lintasan pantas |
m/min |
20/20 |
24/24 |
20/20 |
20/20 |
|
|
Rel panduan |
- |
Rel keras |
35 roller rel linear |
Rel keras |
Rel keras |
|
|
Motor servo X/Z |
N.m |
11.5/11.5 |
11.5/11.5 |
23/23 |
23/23 |
|
|
Turret |
||||||
|
Bilangan stesen alat |
Tidak. |
8/12 |
8/12 |
8/12 |
8/12 |
|
|
Saiz alat OD standard |
mm |
25*25 |
25*25 |
32*32 |
32*32 |
|
|
Saiz alat ID |
mm |
32 |
32 |
40 |
40 |
|
|
Ketepatan kedudukan ulangan turet |
mm |
0.003 |
0.003 |
0.003 |
0.003 |
|
|
Perubahan alatan & masa pengapit (alat bersebelahan) |
s |
1.2 |
1.2 |
1.2 |
1.2 |
|
|
Mengapit |
||||||
|
Silinder & chuck |
inci |
chuck silinder berongga 8" (standard) |
chuck silinder berongga 8" (standard) |
chuck silinder berongga 10" (standard) |
chuck silinder berongga 10" (standard) |
|
|
Tailstock |
||||||
|
Diameter lengan |
mm |
Ø80 |
Ø80 |
Ø80 |
Ø90 |
|
|
Sapuan lengan |
mm |
90 |
90 |
90 |
90 |
|
|
Lubang tirus lengan |
- |
Morse 4# |
Morse 4# |
Morse 5# |
Morse 5# |
|
|
Sistem Hidraulik & Pelinciran |
||||||
|
Sistem hidraulik |
- |
P=7.0MPA, Q=40L/MIN |
P=7.0MPA, Q=40L/MIN |
P=7.0MPA, Q=50L/MIN |
P=7.0MPA, Q=50L/MIN |
|
|
Sistem pelinciran |
- |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
|
|
Ketepatan |
||||||
|
Ketepatan kedudukan X/Z |
mm |
0.005/0.005 |
0.005/0.005 |
0.005/0.005 |
0.005/0.005 |
|
|
X/Z ulangan ketepatan kedudukan |
mm |
0.003/±0.004 |
0.003/±0.004 |
0.003/±0.004 |
0.003/±0.004 |
|
|
Dimensi Keseluruhan (W×D×H) |
mm |
3500×1800×1900 |
3500×1800×1900 |
3700×1750×2000 |
3700×1850×2150 |
|
|
Berat Mesin |
kg |
4800 |
4500 |
5350 |
5600 |
|
|
Item/Model |
Unit |
XM-208 |
XM-208L |
XM-260 |
XM-360 |
Teguran |
|
Julat Pemprosesan |
||||||
◆ Perkhidmatan Syarikat
Perkhidmatan Pra{0}}jualan
Kami mengeluarkan alat mesin dan menyediakan satu set lengkap penyelesaian teknologi pemotongan. Kami menawarkan perkhidmatan yang komprehensif termasuk pemilihan peralatan, perancangan proses, reka bentuk perkakas dan susun atur talian automatik pemesinan.
Perkhidmatan Selepas{0}}jualan
Mematuhi prinsip pelanggan dahulu, kami menjawab soalan pelanggan dan menjawab-keperluan selepas jualan 24 jam sehari. Untuk-masalah selepas jualan yang tidak dapat diselesaikan melalui telefon, kami akan mengesahkan-masa ketibaan di tapak untuk pelanggan dalam masa 24 jam.
